例：毛坯為150㎜×70㎜×20㎜塊料，要求銑出如圖2-25所示的橢球面，工件材料為蠟塊。

1．根據圖樣要求、毛坯及前道工序加工情況，確定工藝方案及加工路線
    1）以底面為主要定位基準，兩側用壓板壓緊，固定于銑床工作臺上。
    2）加工路線
　　Y方向以行距小于球頭銑刀逐步行切形成橢球形成。
    2．選擇機床設備
　　根據零件圖樣要求，選用經濟型數控銑床即可達到要求。故選用華中Ⅰ型（ZJK7532A型）數控鉆銑床。
    3．選擇刀具
　　球頭銑刀大小f6mm。
    4．確定切削用量
　　切削用量的具體數值應根據該機床性能、相關的手冊并結合實際經驗確定，詳見加工程序。
    5．確定工件坐標系和對刀點
　　在XOY平面內確定以工件中心為工件原點，Z方向以工件表面為工件原點，建立工件坐標系，如圖2-25所示。
　　采用手動對刀方法把0點作為對刀點。
    6．編寫程序（用于華中I型銑床）
　　按該機床規定的指令代碼和程序段格式，把加工零件的全部工藝過程編寫成程序清單。該工件的加工程序如下：
%8005（用行切法加工橢園臺塊，X，Y按行距增量進給）
#10=100                     ；毛坯X方向長度
#11=70                ；毛坯Y方向長度
#12=50                ；橢圓長軸
#13=20                ；橢圓短軸
#14=10                ；橢園臺高度
#15=2                  ；行距步長
G92 X0 Y0 Z[#13+20]
G90G00 X[#10/2] Y[#11/2]  M03
G01 Z0
　　X[-#10/2] Y[#11/2]
G17G01  X[-#10/2]  Y[-#11/2]
　　X[#10/2]
　　Y[#11/2]
#0=#10/2
#1=-#0
#2=#13-#14
#5=#12*SQRT[1-#2*#2/#13/#13]
G01 Z[#14]
WHILE #0 GE #1
IF ABS[#0] LT #5
#3=#13*SQRT[1-#0*#0/[#12*#12]]
IF #3 GT #2
#4=SQRT[#3*#3-#2*#2]
G01 Y[#4] F400
G19 G03 Y[-#4] J[-#4]  K[-#2]
ENDIF
ENDIF
G01 Y[-#11/2]  F400
#0=#0-#15
G01 X[#0]
IF ABS[#0] LT #5
#3=#13*SQRT[1-#0*#0/[#12*#12]]
IF #3 GT #2
#4=SQRT[#3*#3-#2*#2]
G01 Y[-#4]  F400
G19 G02 Y[#4] J[#4] K[-#2]
ENDIF
ENDIF
G01 Y[#11/2] F1500
#0=#0-#15
G01 X[#0]
ENDW
G00 Z[#13+20]  M05
G00 X0 Y0
M02

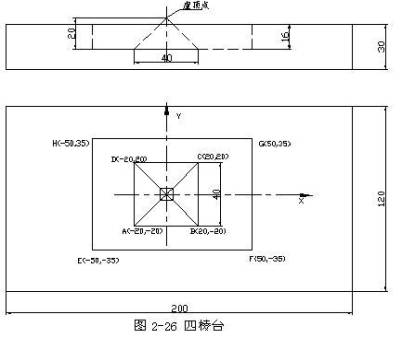

例：毛坯200㎜×100㎜×30㎜塊料，要求銑出如圖2-26所示的四棱臺，工件材料為蠟塊。

　　掌握數控編程基本方法并在此基礎上有更大的提高，必須進行大量的編程練習和實際操作，在實踐中積累豐富的經驗。編程前，要做大量的準備工作，如：
　　了解數控機床的性能和規格；
　　熟悉數控系統的功能及操作；
　　加強工藝、刀具和夾具知識的學習，掌握工藝編制技術，合理選擇刀具、夾具及切削用量等，將工藝等知識融入程序，提高程序的質量；
　　養成良好的編程習慣和風格，如程序中要使用程序段號、字與字之間要有空格、多寫注釋語句等，使程序清晰，便于閱讀和修改；
　　編程時盡量使用分支語句、主程序及宏功能指令，以減少主程序的長度。

具體加工工藝和裝夾方法和其余各題一樣，這里略。
程序如下：（用于華中I型銑床）
%1978
#10=100     ;底平面EF的長度，可根據加工要求任定
#0=#10/2    ；起刀點的橫座標（動點）
#100=20     ；C點的橫座標
#1=20        ；C點和G點的縱向距離
#11=70         ；FG的長度
#20=-#10/2   ；E點的橫座標
#15=3           ；步長
#4=16       ；棱臺高
#5=3                    ；棱臺底面相對于Z=0平面的高度
#6=20           ；C點的縱座標
G92 X0 Y0 Z[#4+#5+2]   ；MDI對刀點Z向距毛坯上表面距離
G00 X0 Y0
G00 Z[#4+10] M03
G01 X[#0] Y[#11/2] Z[#5]     ；到G點
WHILE #0 GE #20              ；銑棱臺所在的凹槽
IF ABS[#0] LE #100
G01 Y[#1] F100
X0 Y0 Z[#4+#5]
X[#0] Y[-#1] Z[#5]
Y[-#11/2]
ENDIF
G01 Y[-#11/2] F100
#0=#0-#15
G01 X[#0]
IF ABS[#0] le #100
G01 Y[-#1]
X0 Y0 Z[#4+#5]
X[#0] Y[#1] Z[#5]
Y[#11/2]
ENDIF
G01 Y[#11/2]
#0=#0-#15
G01 X[#0]
ENDW
G01 Z[#4+20]
X0 Y0
X[#1] Y[#1] Z[#5]
WHILE ABS[#6] LE #1    ；銑棱臺斜面
#6=#6-#15
G01 Y[#6]
X0 Y0 Z[#4+#5]
X[-#1] Y[-#6] Z[#5]
G01 Y[-#6+#15]
X0 Y0 Z[#4+#5]
X[#1] Y[#6] Z[#5]
ENDW
G00 Z[#4+20]
G00 X0 Y0
M05
M30
