一、實訓目的與要求

掌握HNC-21M數控系統中宏指令的編程技巧，了解宏程序的應用范圍。

二、實訓儀器與設備

（１） 配HNC-21M數控系統的ZJK7532A-3/4數控加工中心。

（２） 材料：硬鋁   尺寸 140X100X20  刀具  ?12的立銑刀

三、相關知識概述

在程序編制中，宏程序是含有變量的程序，因?yàn)樗试S使用變量、運算以及條件功能，則使程序編制更加合理。此外，宏程序還提供了循環語句、分支語句和子程序調用語句，有利于編制各種復雜的零件加工程序，減少乃至免除了手工編程時繁瑣的數值計算，還可以簡化程序。

1）條件判斷語句：IF  ELSE   ENDIF

 格式：      IF   條件表達式

2）循環語句：

    格式：

四、實訓的內容

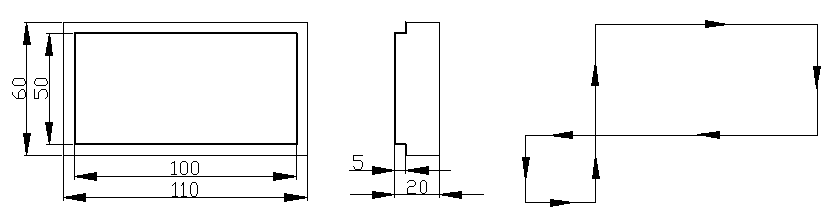

（１）HNC-21M數控系統編程指令格式，編制出如圖所示零件的加工程序。

（２）根據上述加工零件，制定加工工藝。

  1） 工藝分析。

  ①  技術要求。 通過調用子程序循環加工。

1．工藝分析。

①  技術要求。毛坯四周、底面、頂面已預先加工。

②  加工工藝的確定。裝夾定位的確定：采用機用虎鉗裝夾。工藝路線的確定：粗加工半精加工精加工

③   加工刀具的確定：?12立銑刀

④   切削用量：      主軸轉速800r/min ， 進給速度200mm/min

⑤   工藝路線：刀具路線如圖的箭頭所示。

2）數學計算

3）程序編輯

1 用自變量的自加功能實現循環銑外輪廓。

%0001

 #10=100

#11=50

#12=20

#13=10

#14=80

#15=150

#101=12（粗加工）

#102=6.5（半精加工）

#103=6  （精加工）

G54G90G40G49G80

M03S800

#0=0

G00X[-#13] Y[-#13]

Z[-#12]

WHILE#0LT3

G01G42X[0] Y[-#13]F#15D[#0+101]

G01 Y[#11]

X[#10]

Y[0]

X[-#13]

G01G40 Y[-#13]

#0=#0+1

ENDW

G00Z100

M30

 2．利用宏指令加工橢圓

%0002

 #20=100/2（長半軸）

#21=50/2 （短半軸）

#22=2*PI

#23=5

#24=200

G54G90G40G49G80

M03S800

G00X60Y-10

Z[#23+10]

G01Z[-#23]F[#24]

    X[#20]Y[0]

#10=0

WHILE#10LE#22

G01X[#20*COS[#10]]Y[#218SIN[#10]] #10= #10+PI/12

ENDW

Y10

G00Z100

M30

五、實訓總結

宏程序指令拋物線、橢圓、雙曲線等沒有插補指令的曲線的編程；適合圖形一樣，只是尺寸不同的系列零件的編程；適合工藝路線一樣，只是位置數據不同的系列零件的編程；運用宏程序可大大地簡化編程；擴展數控加工中心應用范圍。

 六、實訓報告

（1） 零件加工設備的概述（系統名稱、機床型號）。

（2） 零件加工過程的概述（零件圖、工藝路線、加工程序）。

（3） 分析宏程序的適用范圍
