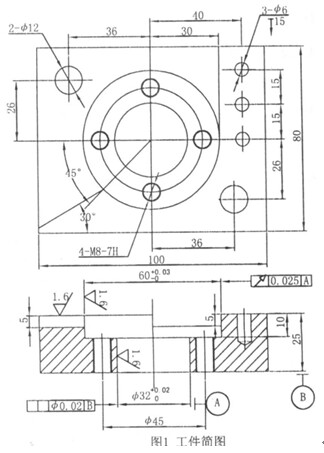

為了培養并訓練初學者對工件的數控加工工藝分析與設計能力 , 提高數控程序編制的正確率 , 熟練操縱數控機床對工件進行數控加工 , 避免在實際生產加工過程中由于誤操作而引發的機器設備故障、工具損壞、工件報廢、甚至操作人員的傷亡 , 或是由于設備種類和數量的不足、生產條件的限制 , 無法保證每名初學者對數控機床的實際操作 , 可以采取行之有效的教學方法 , 即通過使用 “數控加工仿真系統”, 虛擬現實技術和多媒體技術 ,可以讓多數學生同時進行大量低成本仿真練習 , 熟練地掌握數控機床各種操作規程與技術以及手工編程設計與調試能力 , 為實際操作打下良好基礎. 下面就圖 1 所示工件應用“數控加工仿真系統”進行數控編程與加工過程的分析.
1 數控加工工藝的設計
該工件可先在普通機床上將底面和四個側面加工好, 其余的如頂面、孔及溝槽在立式加工中心上完成 , 該過程的數控加工工序按“先面后孔” 、 “粗精分開” 、 “先主后次”等原則進行劃分為 13 個工步[ 1、 2 ], 包括選定刀具 , 確定切削參數 , 具體設置見附表 (見 87 頁) .
CNC加工中心 高速加工中心 鉆攻中心 請選擇 伯特利數控
2 程序編制與輸入
2.1 程序的編制

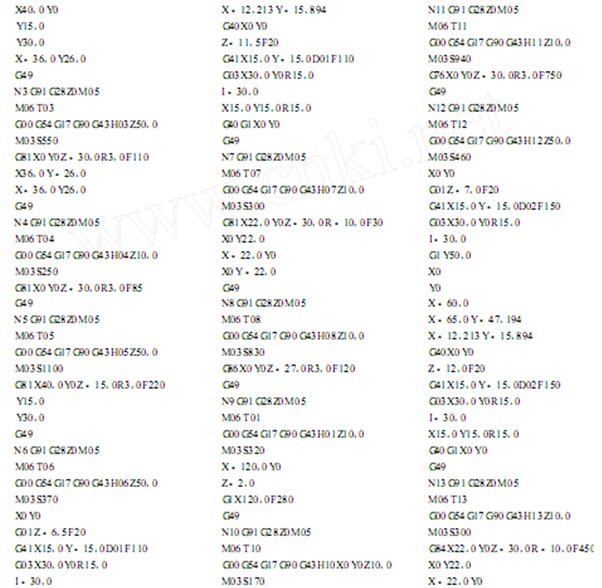

該工件的數控加工工序可以在加工中心上一次裝夾來完成, 數控程序嚴格按照數控加工工序卡片進行編寫. 編程規則為 FANUC0 系統, 程序如下:
CNC加工中心 高速加工中心 鉆攻中心 請選擇 伯特利數控
2.2 程序的輸入
數控加工仿真系統 界面 , 與實際數控機床控制面板、操作面板相仿 , 選擇 FANUC0 系統立式加工中心.
數控程序可以通過記事本或?qū)懽职宓染庉嬡浖斎氩⒈４鏋槲谋靖袷轿募?/span> (注意: 必須是純文本文件) , 也可直接用 FANUC系統的 MDI鍵盤輸入.
(1) 將工作模式旋鈕旋至“DNC”模式. (2) 打開菜單“機床P DNC傳送 …”, 在打開文件對話框中選取文件 , 按“打開”確認. (3) 通過 MDI鍵盤在程序管理界面輸入 Oxx , (O 后輸入 1～9999 的整數程序號) 點擊鍵 ,即可輸入預先編輯好的數控程序.
程序的輸入,也可將工作模式旋鈕旋至 “編輯”模式,在 MDI鍵盤上按 “PRGRM” (程序)鍵, 進入編輯頁面, 按每個程序字進行輸入, 同時還需要通過“AL TER”(替換) 、“INSRT”(插入) 、“DELET”(刪除) 、“CAN”(退格)等編輯鍵進行程序字的替換、插入、刪除、輸入域中數據的刪除等操作, 但較麻煩、費時.
3 對刀操作及刀補參數設定
數控程序一般按工件坐標系編程, 對刀的過程就是建立工件坐標系與機床坐標系之間關系的過程. 加工中心在 X , Y 方向?qū)Φ稌r使用的基準工具包括剛性靠棒和尋邊器兩種. 對 Z軸對刀時采用的是實際加工時所要使用的刀具 , 通常有塞尺檢查法和試切法.
立式加工中心對刀的方法簡述如下: 將工件上表面中心點設為工件坐標系原點. 機床開機回零后, 首先選擇“工作模式”為手動狀態; 然后安裝好加工工件; 再按程序要求安裝好加工程序中所指定的切削刀具.

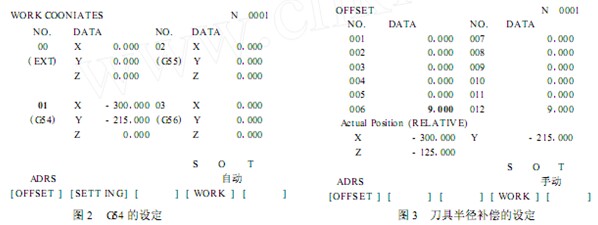

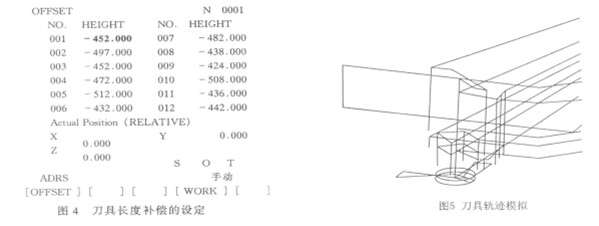

應用尋邊器分別對工件的 X、Y 方向進行找正 , 設定工件坐標系 G54 的 X、Y 值 , 屏幕顯示結果如圖 2 所示. 刀具半徑補償與刀具長度補償?shù)脑O(shè)定屏幕顯示結果如圖 3、圖 4 所示 (注意小數點和正負號) .
CNC加工中心 高速加工中心 鉆攻中心 請選擇 伯特利數控
4 程序驗證與軌跡模擬
選擇“機床”命令下拉菜單中的“檢查 NC程序”, 對編制的程序進行語法規則的檢查 , 無誤后 , 將“工作模式”旋鈕旋至“自動”模式 , 點擊“AUX GRAPH” (路徑模擬) 按鈕后進入檢查運行軌跡模式 ,再按下操作面板上的“循環啟動”按鈕 , 結果如圖 5 所示 , 可證明刀具補償已建立.
5 仿真加工
6 結論
需要強調一點 , 在實際加工過程中 , 建議首件加工時應選擇較低的快速倍率 , 并利用單程序段功能 , 這樣 , 可減少因程序或?qū)Φ跺e誤所引發的廢品. 同時 ,必須根據實際工件材質、刀具材料、機床性能等因素 , 合理修調主軸轉速 S、進給速度 F 等切削參數 ,以保證工件的加工精度及表面粗糙度 , 提高生產效率.
