近年來,數控車工考級和技能大賽試題中都會有二次曲線的輪廓出現,但題型不一,為了讓大家輕松領會編程要領,特總結了幾種西門子系統常見的橢圓輪廓的編程,用到了宏程序的一些知識。本文均采用伯特利數控機床為實際操作平臺來取得數據
1 知識準備
1 . 1 條件跳轉指令
向前跳轉指令: I F 條件 GOTOF 某行標記
向后跳轉指令: I F 條件 GOTOB 某行標記
1 . 2 可編程的零點偏置指令
G158 X- Z-
…
G158 ;取消偏置
1 . 3 橢圓方程
其中, a 、 b分別為 Z、 X軸上對應的短半軸。
2 編程舉例

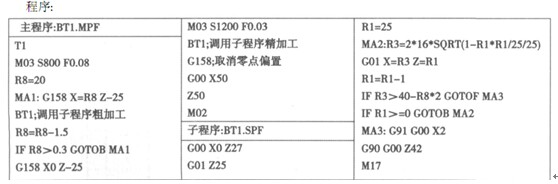

任務 1 : 編寫下圖半橢圓的加工程序, 毛坯為Φ40 *100的 45鋼, 其余部分的程序省略。
任務分析:因橢圓變成沒有特定的循環指令套用,所以考慮采用宏程序編程。
購買CNC加工中心 高速加工中心 鉆攻中心 請選擇 伯特利數控

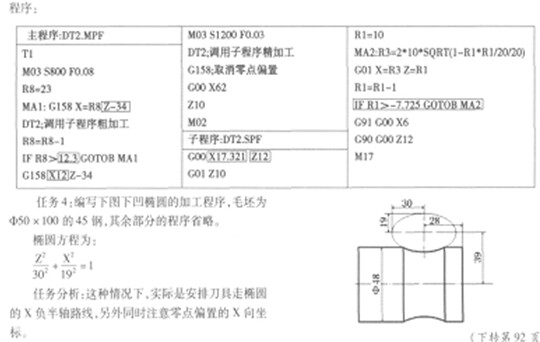

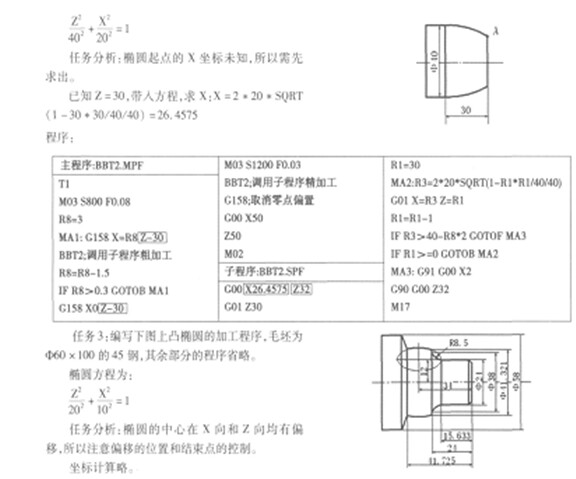

任務 2 :編寫下圖不完整半橢圓的加工程序, 毛 坯為 5 40 @ 100的 45鋼,其余部分的程序省略。
橢圓方程為

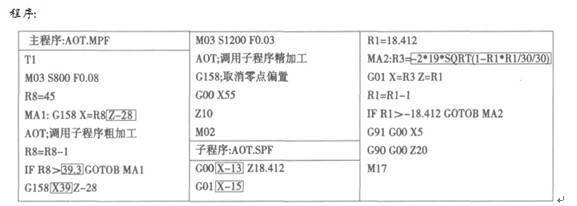

以上是對西門子系統橢圓編程的一些經驗總結,希望能對您的學習有所幫助。
本文由 伯特利數控 整理發表，文章來自網絡僅參考學習，本站不承擔任何法律責任。
