模具硬軌加工中心系列-精準、剛性、力量、穩定
機床特性：
1. 整機采用高級樹脂砂造型鑄件，經退火處理及振動與自然時效處理消除內應力。
2. C3級滾珠絲桿，經中周波熱處理及精度研磨各軸施以預拉減少變開形。
3. 床身結構優化，機床動態剛性極好。
4. 三軸導軌采用全封閉式防護罩，防護性能良好。
5. 氣動拉刀裝置，換刀方便快捷。
6. 潤滑油路裝置，向絲桿定時或定行程供油，防止絲桿遇熱膨脹，延長絲桿和軸承的使用壽命，保證加工質量長年穩定。
7. 機床采用臺灣原裝高速精密主軸、臺灣原裝高精密滾珠絲桿、日本NSK軸承、德國產聯軸器，保證機床的高精度，長壽命。
8. 高切削力、高扭拒，適用于重型切削與表面加工。
9. 高速自動換刀裝置，換刀時間僅需2秒。
機械規格 :
Model | V-6 | V-8 | V-10 |
系統控制器 | 三菱控制器M80 / 發那科控制器0i MF / 西門子控制器828D | ||
行 程 | |||
X軸行程 | 600mm | 800mm | 1000mm |
Y軸行程 | 400mm | 500mm | 600mm |
Z軸行程 | 480mm | 550mm | 600mm |
主 軸 | |||
主軸錐孔及直徑 | BT40 | BT40 | BT40 |
主軸傳動方式 | 皮帶式 | 皮帶式 | 皮帶式 |
主軸轉速 | 8000rpm | 8000rpm | 8000rpm |
主軸馬力 | 7.5kw | 7.5/11kw | 11/15kw |
進 給 | |||
X/Y/Z軸快速進給 | 18m/min | 18m/min | 18m/min |
切削進給速度 | 10m/min | 10m/min | 10m/min |
工作臺 | |||
工作臺尺寸 | 800*420mm | 1050*500mm | 1300*600mm |
工作臺最大負載 | 600kg | 600kg | 900kg |
自動換刀系統 | |||
自動換刀形式 | 刀臂式/同動式 | 刀臂式/同動式 | 刀臂式 |
自動換刀數量 | 24pcs | 24pcs | 24pcs |
最大刀量 | 8kgs | 8kgs | 8kgs |
其 他 | |||
定位精度 | ±0.005 mm | ±0.005 mm | ±0.005 mm |
重復定位精度 | ±0.005 mm | ±0.005 mm | ±0.005 mm |
機器最大重量 | 2.65*2.4*2.5m | 2.7*2.4*2.5m | 3.3*2.7*2.9m |
機械尺寸 | 2.65*2.4*2.5m | 2.7*2.4*2.5m | 3.3*2.7*2.9m |
氣壓需求 | 6kg | 6kg | 6kg |
電力需求 | 20kva | 20kva | 30kva |
註: 本公司對產品規格、設計均不斷研究改進，上述規格若有變更，恕不另行通知。
配置明細:
標 準 配 置 | 選 配 配 置 | 控 制 器 選 配 |
n BT40皮帶式主軸8,000rpm | n 皮帶式主軸10,000rpm | n 三菱M80B |
n 24T圓盤式刀庫 | n 電箱櫃空調 | n 三菱M80A |
n 全封閉防護罩 | n 24T同動式刀庫 | n 發那科 0i MF |
n 操作面板單元 | n 主軸中心出水 | n 西門子828D-PPU241 |
n 集中式自動潤滑系統 | n 對刀儀 | n 西門子828D-PPU261 |
n USB、CF卡和以太網接口 | n 激光對刀儀 | n 西門子828D-PPU281 |
n 電子手輪 | n 工件測量儀 | |
n 工作LED照明燈 | n 第四軸分度盤 | |
n 豪華三色警示燈 | n 五軸回轉分度盤 | |
n 電箱櫃熱交換機 | n 螺旋式排屑器 | |
n 主軸油冷機 | n 鏈板式排屑器 | |
n 主軸錐孔清潔空氣 | n 油霧回收裝置 | |
n 高壓氣槍 | n 油壓夾具組 | |
n 水準調整墊塊 | n 氣動夾具組 | |
n 工具箱和隨機技術文件 |
註: 本公司對產品規格、設計均不斷研究改進，上述規格若有變更，恕不另行通知。

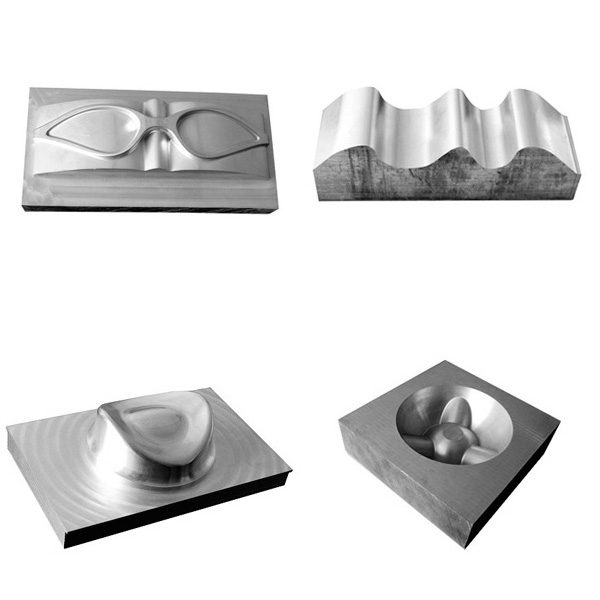

附件：
