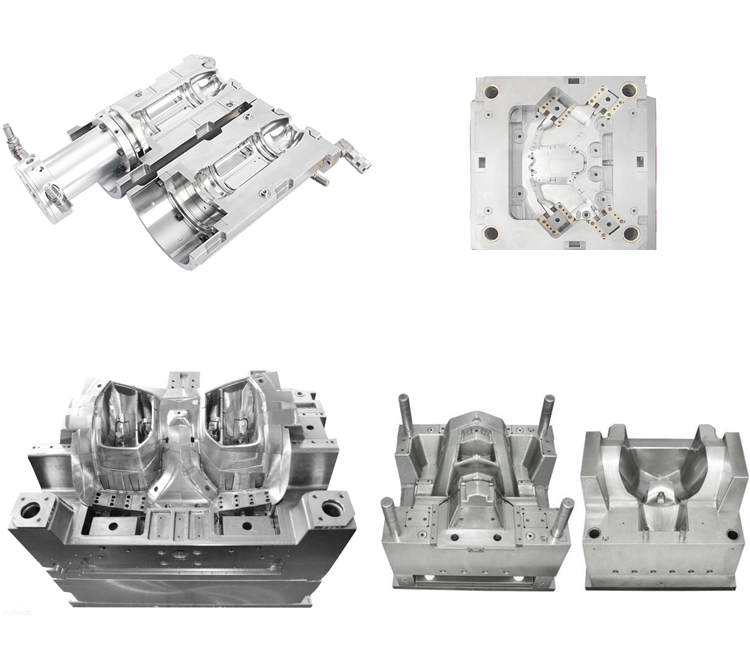

機床特性：
1. 整機采用高級樹脂砂造型鑄件，經退火處理及振動與自然時效處理消除內應力。
2. 一體成型超寬底座，提供最穩固的荷重支撐能力。
3. 加寬結合面跨距的人字型立柱，提升機床剛性。
4. Y軸為復合四軌設計，穩定加工精度。
5. 采用臺制C3級滾珠絲桿及預拉伸，保證軸向運行精準度。
機械規格 :
Model | V-12 | V-15 | V-16 | V-18 |
系統控制器 | 三菱控制器M80V / 發那科控制器0i MF / 西門子控制器828D | |||
行 程 | ||||
X軸行程 | 1200mm | 1500mm | 1600mm | 1800mm |
Y軸行程 | 700mm | 800mm | 900mm | 900mm |
Z軸行程 | 600mm | 700mm | 680mm | 800mm |
主 軸 | ||||
主軸錐孔 | BT50 | BT50 | BT50 | BT50 |
主軸傳動方式 | 皮帶式/齒輪頭 | 皮帶式/齒輪頭 | 皮帶式/齒輪頭 | 皮帶式/齒輪頭 |
主軸轉速 | 8000rpm | 8000rpm | 8000rpm | 8000rpm |
主軸馬力 | 11/15kw | 15/18.5kw | 18.5/22kw | 18.5/22kw |
進 給 | ||||
三軸快速進給 | 15m/min | 15m/min | 15m/min | 15m/min |
切削進給速度 | 8 m/min | 8 m/min | 8 m/min | 8 m/min |
工作臺 | ||||
工作臺尺寸 | 1360*700mm | 1700*800mm | 1800*900mm | 1970*100mm |
工作臺負載 | 1000kg | 1500kg | 1600kg | 2200kg |
自動換刀系統 | ||||
自動換刀形式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 |
自動換刀數量 | 24pcs | 24pcs | 24pcs | 24pcs |
最大刀量 | 15kgs | 15kgs | 15kgs | 15kgs |
其 他 | ||||
定位精度 | ±0.005 mm | ±0.005 mm | ±0.005 mm | ±0.005 mm |
重復定位精度 | ±0.005 mm | ±0.005 mm | ±0.005 mm | ±0.005 mm |
機器最大重量 | 9000kg | 12000kg | 13500kg | 16400kg |
機械尺寸 | 3.6*2.9*3.0m | 4.3*3.25*3.3mm | 4.5*3.4*3.3mm | 5.1*3.4*3.3mm |
氣壓需求 | 8kg | 8kg | 8kg | 8kg |
電力需求 | 45kva | 55kva | 55kva | 55kva |
|
| |||
註: 本公司對產品規格、設計均不斷研究改進，上述規格若有變更，恕不另行通知。
配置明細:
標 準 配 置 | 選 配 配 置 | 控 制 器 選 配 |
n 皮帶式主軸 6,000rpm | n 皮帶式主軸 8,000rpm | n 三菱M80B |
n 全封閉防護罩 | n 齒輪頭主軸4,500/6,000rpm | n 三菱M80A |
n 操作面板單元 | n 24T圓盤式刀庫 | n 發那科 0i MF |
n 集中式自動潤滑系統 | n 電箱櫃空調 | n 西門子828D-PPU241 |
n USB、CF卡和以太網接口 | n 主軸中心出水 | n 西門子828D-PPU261 |
n 電子手輪 | n 對刀儀 | n 西門子828D-PPU281 |
n 工作LED照明燈 | n 激光對刀儀 | |
n 豪華三色警示燈 | n 工件測量?jī)x | |
n 電箱櫃熱交換機 | n 第四軸分度盤 | |
n 主軸油冷機 | n 五軸回轉分度盤 | |
n 主軸錐孔清潔空氣 | n 螺旋式排屑器 | |
n 高壓氣槍 | n 鏈板式排屑器 | |
n 水準調整墊塊 | n 油壓夾具組 | |
n 工具箱和隨機技術文件 | n 氣動夾具組 |
註: 本公司對產品規格、設計均不斷研究改進，上述規格若有變更，恕不另行通知。
