一、夾具板上加工零件的裝夾與對刀
1、裝夾（方料）
A．確保毛坯外觀良好
B．確?；鶞拭鏌o毛刺
C．用六角扳手擰側壓螺絲力量要適當（防止壓傷）
并且要用手指按住工件（防止工件z方向傾斜）
擰緊側壓后工件不能被手拔出來
D．基準面與夾具要充分接觸（側壓不合格、毛坯直角度會造成接觸不充分）
E．擰緊鋁壓塊（工件放入夾具后略低于墊鐵，壓塊要平整，防止壓傷）
F．確保夾具板背面和加工中心平臺無雜物，將夾具套在定位銷上
（注意：u型孔在下方，檢查定位銷是否損壞，磨損）
G．推動夾具板，檢查夾具是否裝夾好
H．壓緊夾具板（壓板要略高于夾具板）
2、裝夾（棒料）
A．確保毛坯外觀良好
B．確?；鶞拭婕皥A周無毛刺
C．工件放入夾具后往x或y方向推（保證加工尺寸的一致性）
D．底面與夾具要充分接觸
E．用六角扳手先預緊后擰緊鋁壓塊螺絲（力量適當，防止壓傷）
F．確保夾具板背面和加工中心平臺無雜物，將夾具套在定位銷上
（注意：u型孔在下方，檢查定位銷是否損壞，磨損）
G．推動夾具板，檢查夾具是否裝夾好
H．壓緊夾具板（壓板要略高于夾具板）
3、對刀
X、Y由工件坐標系G57/G58確定，機器內已經設定好，任何人不得更改
Z軸對刀平面為加工中心平臺，對刀塊為∮8圓棒
Z軸對刀完后在程序中輸入
G52 X=夾具上的值 Y=夾具上的值 Z=裝夾后工件上表面到夾具下表面的距離
Z軸對刀完后在坐標系中輸入
60 X=夾具上的值 Y=夾具上的值 Z=裝夾后工件上表面到夾具下表面的距離(三菱)
二、虎鉗上加零件的裝夾與對刀（方料）

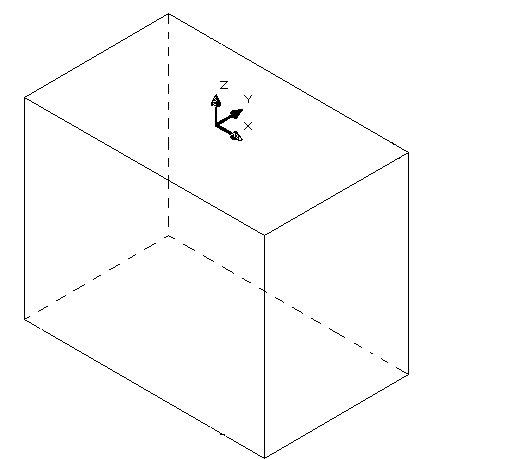

圖2所示長方體工件，工件坐標原點在長方體的頂面中心位置，長度方向為X方向，寬度方向為Y方向，高度方向為Z方向。如何把工件裝夾在加工中心上進行加工？
圖2
1.裝夾與找正步驟
具體步驟如下：
（1）把虎鉗裝在加工中心上，鉗口方向與X軸方向大約一致（預緊一顆螺絲）
（2）拖表使鉗口x方向與X軸平行后，將虎鉗鎖緊在工作臺
（3）拖表檢查工件頂面與工作臺是否平行
（4）必要時拖表檢查工件寬度方向與Y軸是否平行。
（5）把工件裝夾在虎鉗上，工件底面用等高墊鐵墊起，并使工件加工部位最低處高于鉗口頂面（避免加工時刀具撞到虎鉗）。
（6）夾緊工件（預緊后用橡皮錘敲敲，再擰緊）
2．對刀
2．1第一種方法：基準邊碰數對刀

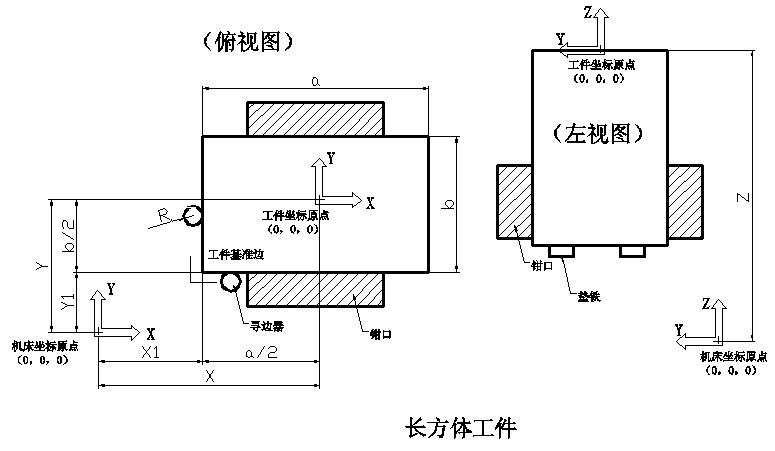

圖3中長方體工件左下角為基準角，左邊為X方向的基準邊，下邊為Y方向的基準邊。通過正確尋邊，尋邊器與基準邊剛好接觸（誤差不超過加工中心的最小手動進給單位，一般為0.01，精密加工中心可達0.001）。
在左邊尋邊，在加工中心控制臺顯示屏上讀出加工中心坐標值X0(即尋邊器中心的加工中心坐標)。
左邊基準邊的加工中心坐標為：X1=X0+R;
工件坐標原點的加工中心坐標值為
X=X1+a/2=X0+R+a/2;
a/2為工件坐標原點離基準邊的距離。
同理：
在下邊尋邊，在加工中心控制臺顯示屏上讀出加工中心坐標值Y0(即尋邊器中心的加工中心坐標)。
下邊基準邊的加工中心坐標為：Y1=Y0+R;
工件坐標原點的加工中心坐標值為：Y=Y1+b/2= Y0+R +b/2
2．2 第二種方法：雙邊碰數分中對刀
雙邊碰數分中對刀方法適用于工件在長寬兩方向的對邊都經過精加工（如平面磨 削），并且工件坐標原點在工件正中間的情況。
左邊正確尋邊 讀出加工中心坐標X0, 右邊正確尋邊 讀出加工中心坐標X00；
下邊正確尋邊 讀出加工中心坐標Y0, 上邊正確尋邊 讀出加工中心坐標Y00。
則工件坐標原點的加工中心坐標值X、Y為：X=(X0+X00)/2; Y=(Y0+Y00)/2
圖3
Z方向可直接碰刀對刀或Z向塊規對刀。
(1) 基準面在頂面（如圖4）：
頂面正確對刀 讀出加工中心坐標Z0,則工件坐標原點的加工中心坐標值Z為：
Z=Z0-h; h為塊規或Z向設定器的高度

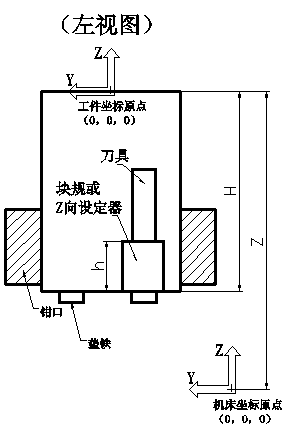

(2) 基準面在底面（如圖5）：
底面正確對刀 讀出加工中心坐標Z0,則工件坐標原點的加工中心坐標值Z為：
Z=Z0-h+H; H為工件坐標原點離基準面（底面）的距離。
對刀完成后，把X、Y、Z值輸入到G54中去（或G55、G56、G57、 G58 、 G59，與程序所引用的代碼對應）。
圖4 圖5
三、虎鉗上加零件的裝夾與對刀（棒料）

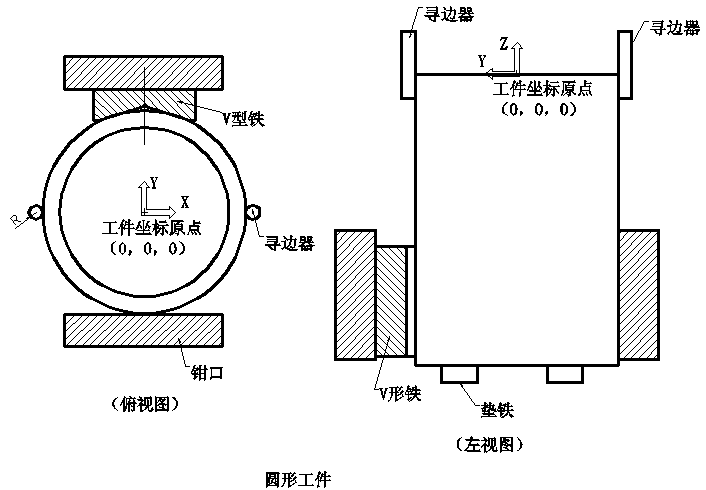

圖6所示圓柱體工件，工件坐標原點在圓柱體的頂面圓心位置，左右方向為X方向，前后方向為Y方向，高度方向為Z方向。如何把工件裝夾在加工中心上進行加工？
圖6
1.裝夾與找正步驟
具體步驟如下：
（1）把虎鉗裝在加工中心上，鉗口方向與X軸方向大約一致（預緊一顆螺絲）
（2）拖表使鉗口x方向與X軸平行后，將虎鉗鎖緊在工作臺
（3）拖表檢查工件頂面與工作臺是否平行
（4）必要時拖表檢查工件寬度方向與Y軸是否平行。
（5）把工件裝夾在虎鉗上，工件底面用等高墊鐵墊起，并使工件加工部位最低處高于鉗口頂面（避免加工時刀具撞到虎鉗）。
（6）夾緊工件（預緊后用橡皮錘敲敲，再擰緊）
2.對刀：
XY方向?qū)Φ?/span>-----雙邊碰數分中對刀（工件坐標G59在夾頭頂面圓心）
A. 左邊正確尋邊后按origin清零, 右邊正確尋邊 讀出加工中心坐標X2；轉動手輪當X=X2/2按origin清零(清零后千萬不要移動x）
B. 下邊正確尋邊后按origin清零, 上邊正確尋邊 讀出加工中心坐標Y2。 轉動手輪當Y=Y2/2按 origin清零
C. 在偏置頁面將光標移動到G59

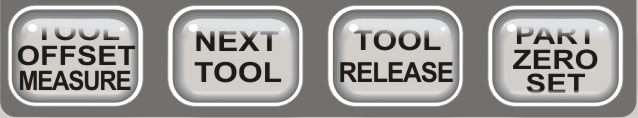

D. 按PART ZERO SET鍵兩次
Z方向?qū)Φ叮?/span>(同長方體Z方向?qū)Φ?/span>)、
需要配件：
帶有側壓的夾具板，加工中心，尋邊器，刀柄，對刀塊，V型鐵，方料，棒料
