3 DCO調頻的過程

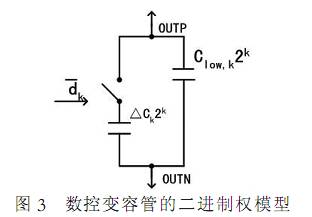

本文討論的 DCO 變?nèi)莨荜嚵胁捎枚M(jìn)制權的形式 即如圖 3 所示的模型

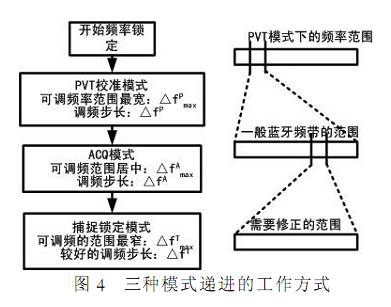

我們通過一個例子來討論 DCO 的調頻方式 對于一個中心頻率為 2.4GHz的藍牙系統 當我們要求它的分辨率為 1kHz 時 那么至少需要 2.4GHz/1kHz<22222 比特的動態范圍 這在工藝技術上是很難達到的 目前的工藝匹配精度一般只達到了 8~9 比特 而且超過 10 比特的精度 工藝上就需要使用很復雜的數字校正技術 為了解決這一問題 我們采用三種模式逐級遞進的工作方式 如圖 4所示 同時相應的變?nèi)莨荜嚵幸脖环譃槿齻€(gè)部分[5]
第一步 PVT 校準模式 用來校準由于工藝-電壓-溫度因素造成的很大范圍內的頻率偏差 而且只需 1-2MHz 的精度就可以滿足 PVT 校準的要求 這樣 8 比特的動態范圍完全可以勝任
第二步 ACQ 模式 主要目的是使 DCO 工作在所要求的頻道上 使用 8 比特的調頻精度 500kHz 左右的調頻步長 能覆蓋大于100MHz 的調頻范圍
第三步 捕捉鎖定模式 這一步可以得到最高的頻率分辨率 不過調頻寬度也是最窄的 主要分為整數部分和小數部分兩部分調節 其中小數部分通過使用高速抖動的數字 Sigma-Delta 調制技術能夠得到非常高的頻率分辨率
在這種工作模式下 PVT 變?nèi)莨荜嚵泻?/span> ACQ 變?nèi)莨荜嚵卸疾捎枚M(jìn)制權的結構
而捕捉鎖定模式需要在很小的頻率范圍內達到很高的頻率分辨率 因此不能使用二進權變?nèi)莨荜嚵?/span> 因?yàn)?/span> 1 會有很大的二進制選擇噪聲2不同規格的設備之間的匹配性很低 等等 因此這種模式下使用單位元件變?nèi)莨荜嚵械慕Y(jié)構
值得一提的是 在任何時候 每個模式下的變?nèi)莨荜嚵械钠ヅ渚戎恍铦M足當前 FCW 的精度要求即可 這也是為什么只需要 8比特的匹配精度就可以得到非常高的頻率分辨率
DCO 的這種三種模式遞進的工作方式可以用數學方法來表示 DCO 在啟動或者重置時通過適當?shù)脑O(shè)置 dk 有一個中心頻率或者稱為本征頻率 fc 這種設置一般是讓變?nèi)莨荜嚵杏幸话牖蚪埔话胩幱诟唠娙轄顟B(tài) 這樣可以使得頻率往兩個方向都可以有較高的調節范圍 中心頻率大小為
其中 Cc 是 LC 振蕩器的總電容值 在 PVT 模式中 DCO 通過設定合適的 dP
控制信號使頻率接近我們所要求的值 此時的總電
容變?yōu)?/span> Ctot,p=Cc+Δ CP
通過這一模式調節后的頻率為
ACQ 模式將以 fcP作為中心頻率進行進一步的調節 通過設置適當?shù)?/span> dA 值可以得到新的電容總值為 Ctot,A=Cc+ CP+ CA 結果頻率為
需要注意的是 CP和 CA 既可以是正值 也可以負值 同理 鎖定模式將以 fcA 作為其中心頻率進行調頻 通過輸入適當?shù)?/span> dT使總電容值變?yōu)?/span> Ctot,T=Cc+ CP+
這種模式推進的工作方式包含兩個模式選擇的過程 這兩個過程會將中心頻率快速的轉換到越來越接近我們所要求的頻率的值點上 在 PVT 模式和 ACQ 模式結束的時候 它們最終的電容陣列狀態將被凍結并開始建立一個新的中心頻率 fcP或 fcA 在后來的鎖定模式中作為計算頻率補償?shù)囊罁?jù)

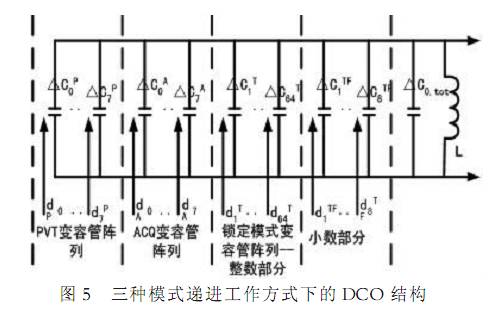

采用三種模式遞進工作方式的 DCO 電路結構簡圖如圖 5 所示
總結
本文論述了應用于現代無線通訊領域的一種新型振蕩器的原理以及結構特點 它采用了數字向頻率轉化的原理 在各方面的使用性能上都相較于傳統壓控振蕩器有很大的改善 將越來越多的應用于無線射頻系統
